项目概况:

建设单位：国网江苏省电力公司洪泽县供电公司
建设地点：项目建设地点位于江苏省淮安市洪泽县，该地块南临鄱阳湖西路，东侧为杨码路。
建设场地地形地貌：该地块目前农田，场地地势平缓，交通便捷。总用地面积为19218.67㎡。
建模依据：
《建筑信息模型应用统一标准》GB/T 51212-2016；《建筑信息模型施工应用标准》GB/T 51235-2017；《建筑信息模型分类和编码标准》GB/T 51269-2017；
《云滨BIM建模规范V1.0》
软件支持：
美国建筑业已经普遍使用Autodesk Revit系列、Benetly Building系列，以及Graphsoft的ArchiCAD等

模型效果图：



模型碰撞检测：

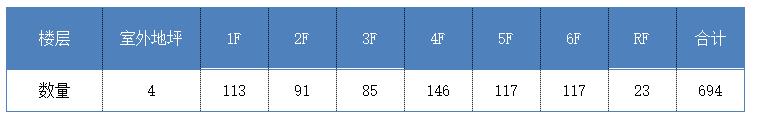

按原图标高建模后第一次碰撞检测共发现696个碰撞点，见表3.1。其中室外地坪的碰撞共有4处，1F的碰撞共有113处，2F的碰撞共有91处，3F的碰撞共有85处，4F的碰撞共有146处，5F的碰撞共117处，6F的碰撞共117处，RF的碰撞共16处。
主要的碰撞点产生于暖通专业和给排水专业，一方面是因为暖通风管体量大，占据了大梁的梁下空间，为了不过度牺牲净高，其他专业管线要予以让避。另一方面，给排水管道种类多、管件多、附件多，如果高度与风管冲突，那么一套系统就会产生几十条碰撞，这种碰撞往往只要调整一个高度即可解决。详细碰撞结果见附件二：第一次碰撞检测报告，报告额外配备每个碰撞检测结果的图示。



模型优化对比：

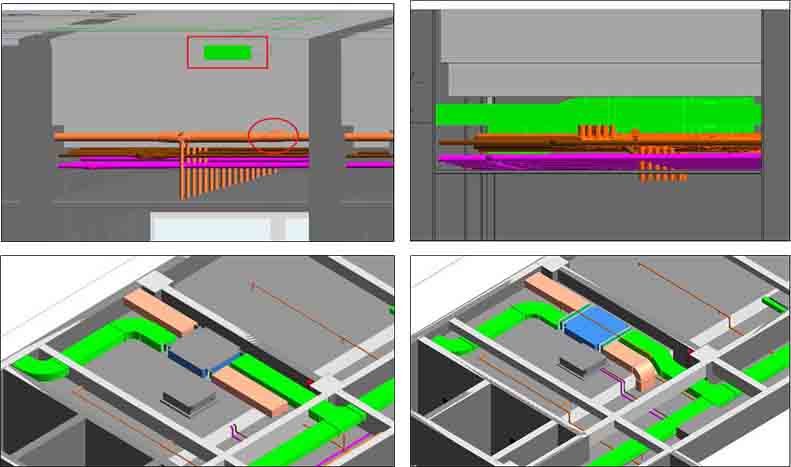

管综优化对比：



将风管贴梁安装，喷淋管与冷媒同一高度，喷淋让冷媒，冷凝管安装在最低处。

风管贴梁安装，喷淋、风管与冷媒冷凝撞梁的地方进行优化调整，冷媒冷凝不翻弯，小管让大管。

本案管综说明：
由于建筑说明里面并没有提及净高要求，本案根据建筑剖面图的天花板标高，将主楼的天花板高度基准定为：
（1）1、2、5层
主楼1、2、5层高3.9m，走廊及房间局部净高2.7m，粱下管综空间为350mm；房间净高3.1m，梁内管综空间为800mm；门厅净高6.6m，卫生间3.0m，梁下管综空间150mm，梁内750mm。辅楼1层层高4.2m，净高3.1m。辅楼2F层高5.1m，会议中心净高3.4m，其余房间3.3m。

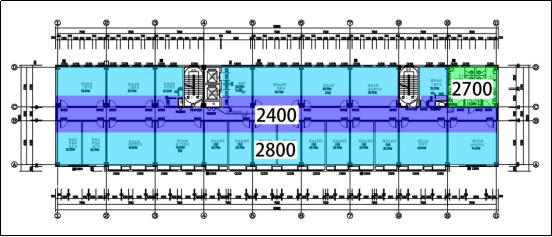

（2）3-4层
层高3.6m，走廊及房间局部净高2.4m，房间净高2.8m。
（3）6层
层高4.5m，净高3.3m。



梁高750mm，冷凝水排水高度2781mm左右，净高设置在2700mm。

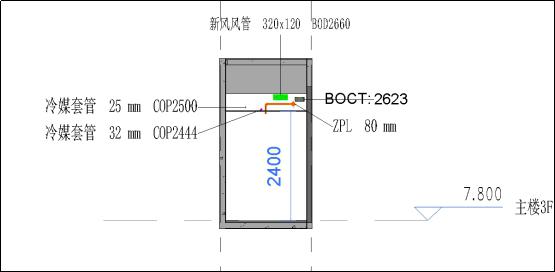

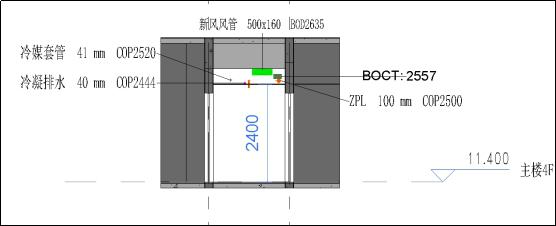

三层层高3600mm，梁高750mm，由于冷媒管坡度问题，设置净高为2400mm。
