徐州市杏山子公交首末站BIM建模

返回上一页

普通的改变，将改变普通

项目概况

项目名称：徐州市杏山子公交首末站项目

建设单位：徐州市广弘交通建设发展有限公司

建设地点：江苏省徐州市杏山子片区，开元路与杏马路交叉口的东北角

总建筑面积：79133.73m2，其中地上建筑面积62014.93m2，地下总建筑面积17118.8m2。

建模依据：《建筑信息模型应用统一标准》GB/T 51212-2016；《云滨BIM建模规范V1.0》

软件支持：Autodesk AutoCAD 2016；Autodesk Revit 2016；FamilyMaster V2.0.1；BuildMaster(AEC)V3.0.0等

模型效果图

重难点分析

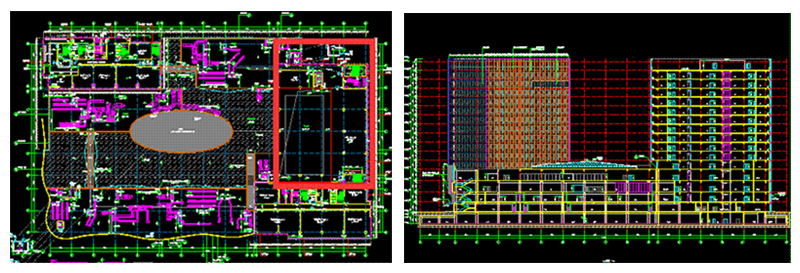

（1）裙房

局部位置有多个标高，且不同空间层高不同，在绘制结构模型和管线时增加不少难度。

（2）塔楼

塔楼共两栋，不同栋不同楼层有着不同的净高要求。要求提前预设好净高，以合理确定各类管线干管和支管的高度，方便后面综合管线的调整。

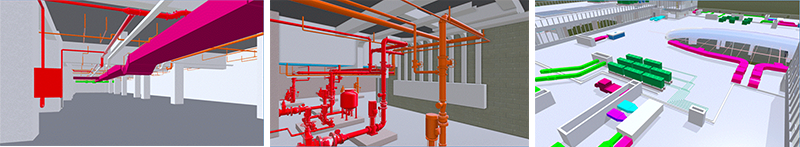

（3）综合管线

综合管线分为给排水、暖通、电气三大专业。给排水包含了冷水系统、热水系统、喷淋系统、消火栓系统、给水系统、污水系统、雨水系统、废水系统，暖通包括新风系统、排风系统、排烟系统、送风系统系统、制冷系统、供热系统，电气包括火灾自动报警系统、照明系统、电力配电系统、防雷接地系统。

碰撞检测

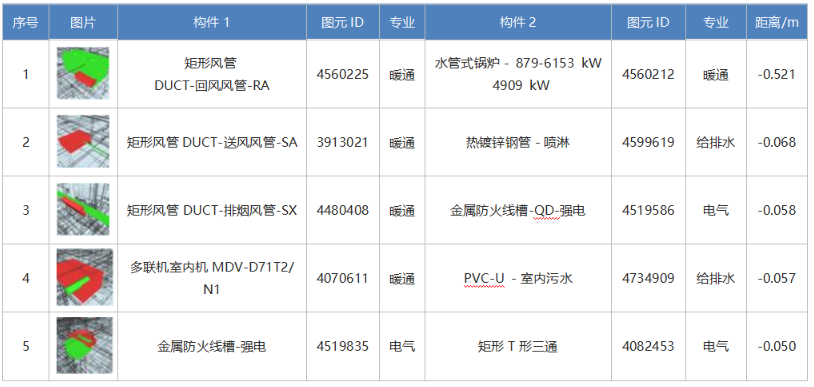

按原图标高建模后发现1208个碰撞点。几处重大碰撞点（示例）：

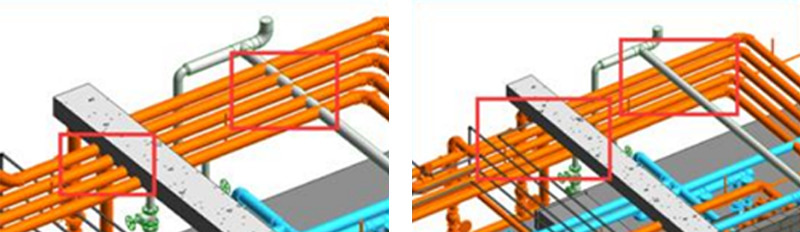

（1）自喷主管撞粱，撞污水管。

喷淋撞梁，且该处污水管高度与喷淋高度一致，产生碰撞。

解决方案：调整喷淋整体高度或者主管绕梁，此处选用第一种方法，将管线高度调整至粱下，调整过后报警阀水力警铃管线（图3.11中灰色细管）配合上调。

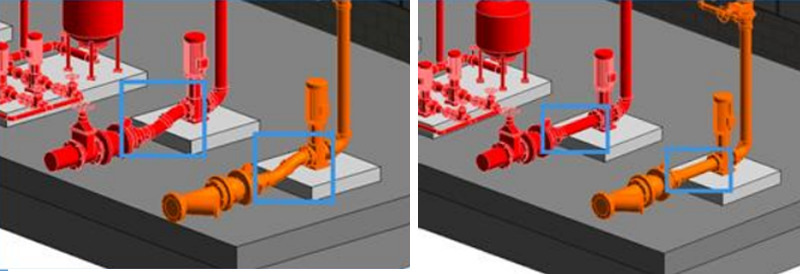

（2）调整管线以减少管件数量

连接喷淋泵和消火栓泵的管线高度为-4.9m，距离地面0.2m，设备下面浇筑有设备基础，安装水泵管道接口高度大于0.2m，管线连接水泵需要接弯管。

解决方案：管道上移，具体高度以设备管道接口为准，避免使用弯管连接高差。

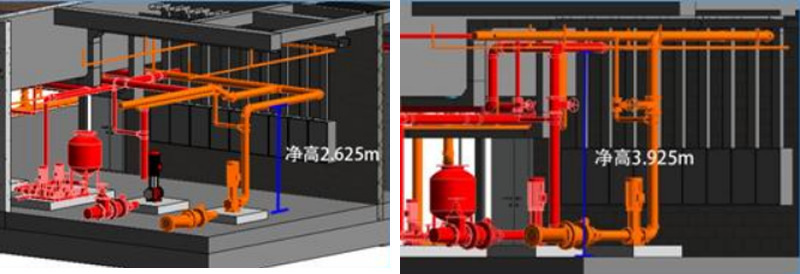

（3）消防泵房局部净高优化

消防泵房结构顶板高度为-1.5m和±0m，泵房内部空间存在1.5m高差。给排水泵房大样中给出的管线高度是统一的，仅适用于泵房空间较为狭小的那部分，净高为2.625m，上方空间富余。

解决方案：管线绕梁上移，调整后的净高为3.925m，净高增加1.3m。
